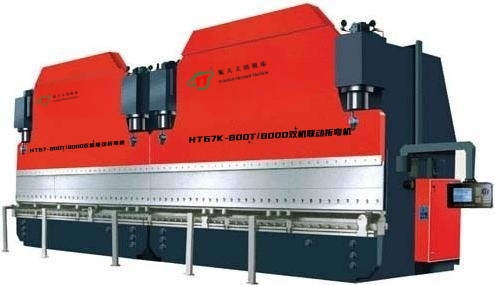

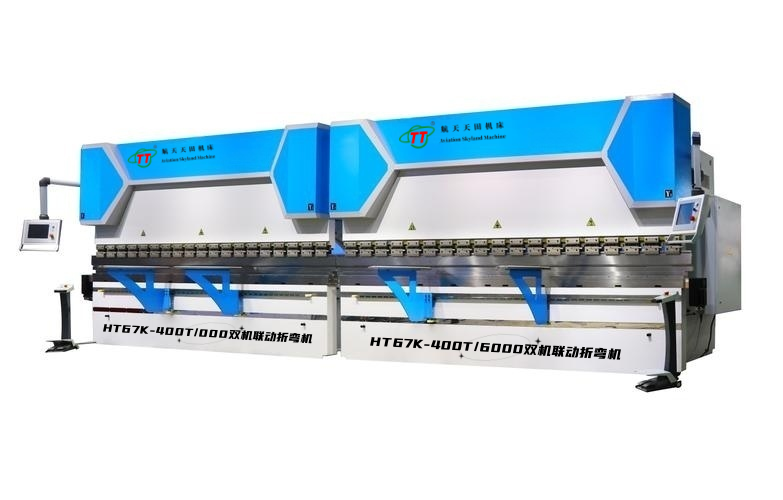

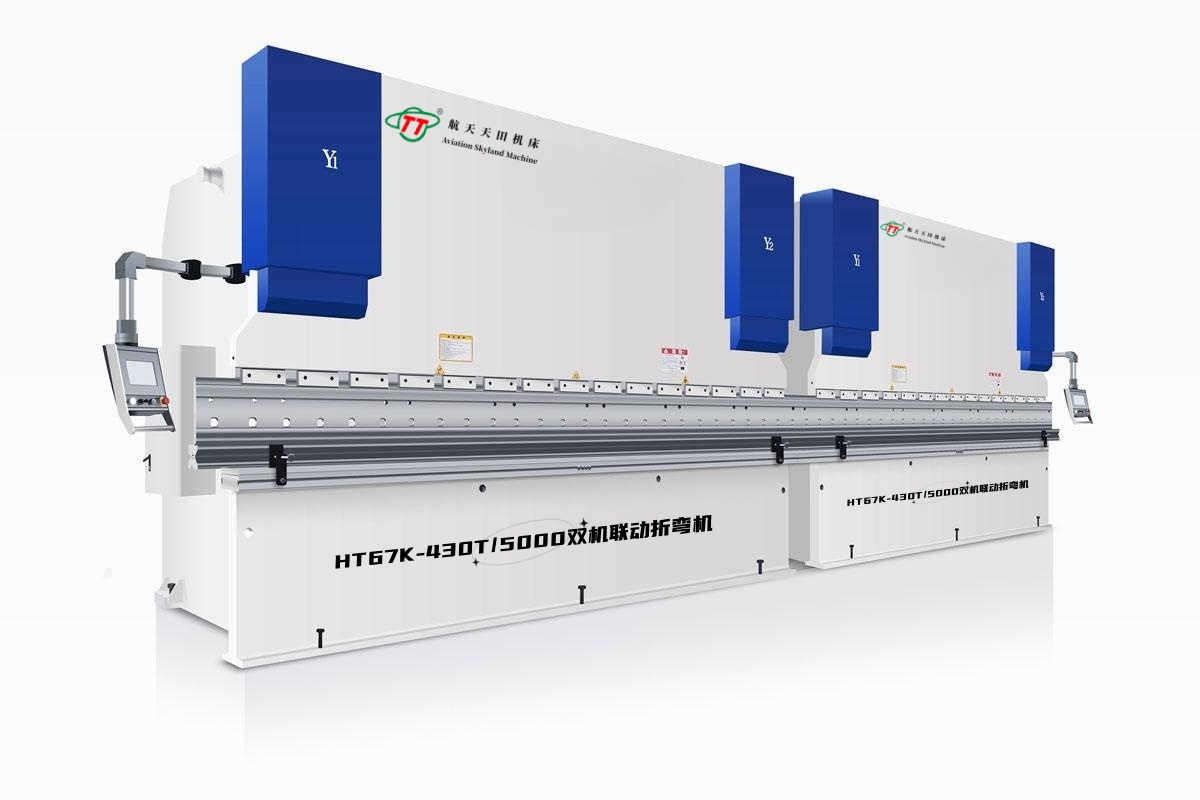

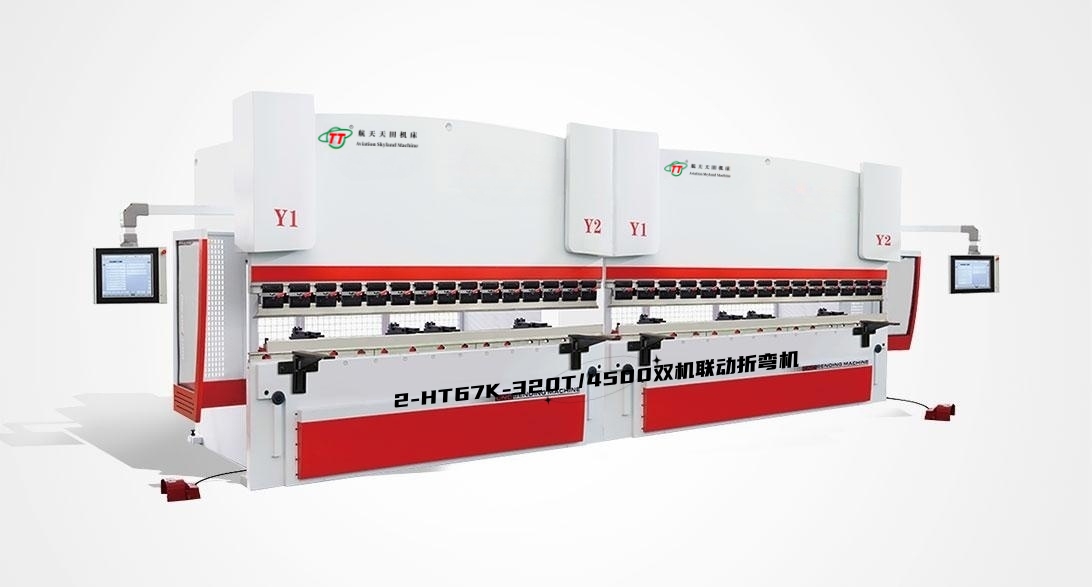

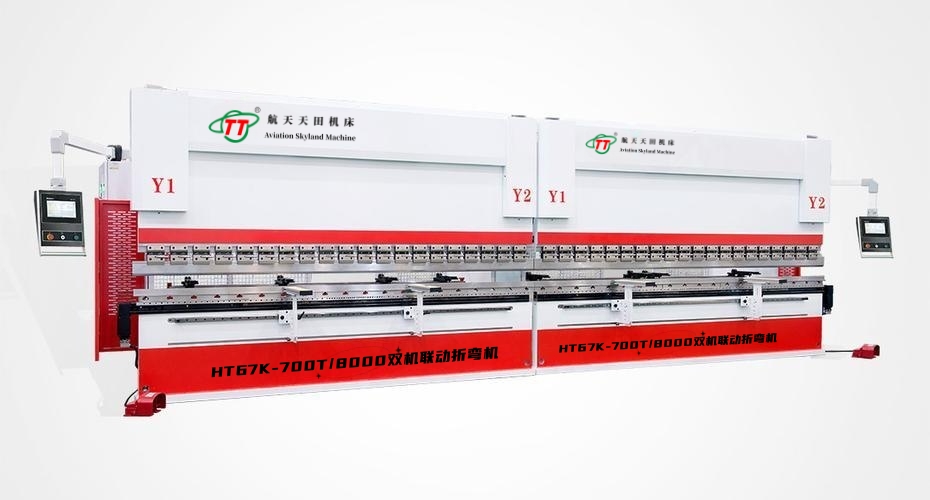

2-HT67K系列電液伺服數控雙機聯動折彎機

服務熱線： 13905146213

產品簡介 / Introduction

2-HT67K雙機聯動板料折彎機性能與特點

選用兩臺HT67K系列同規格折彎機，配置雙機聯動同步裝置。

兩臺折彎機聯動可加工特長工件。

兩臺機床還可以同時單獨使用，提高生產效率，配有撓度補償機構。

同步機構采用機液伺服和機械擋塊。

滑塊行程和后擋料架位軒采用機動快速調節，手動微調，電子數控顯示。

每臺設備均配有下列機械性能。

一、性能：

采用荷蘭DeLem-DA53T(DA58T)或瑞士CYBELEC系統是基本的數控系統，具有高效率的性能。美觀現代、流線型鑄塑外殼, 優雅而實用, 允許在底部面板安裝用于機床操作的按鈕和選擇器開關。集成的DA-53T或(DA58T)數控系統有Delem二維圖形編程設計工具，方便進行數控編程。有液壓工序指定功能，可以讓機器調整和測試工作減少。按鍵一次就可以生成數控程序，自動計算所有的軸位置直接進行生產。

數控系統采用先進新技術，高柔性、操作便捷USB接口提供了快速備份產品和模具。彩色的TFT顯示和時尚的用戶界面清晰，可為快速編程提供方便。DA-0ffine為離線編程提供解決方案。

二、設備特點：

本機床采用荷蘭進口DeLem-DA53T(DA58T)數控系統或瑞士CYBELEC系統。

具有人性化吊臂；基于實時的windows操作系統，三維彩色圖形折彎機數控系統

DeLem-DA53T(DA58T)或瑞士CYBELEC折彎機數控系統為使用者提供友好操作界面，高效率編程方式，和引以自豪穩定性集成于一體，將大大提高數控折彎機的工作效率。

圖形編程技術秉承Delem或CYBELEC傳統的編程優勢，真實比例顯示工件、模具和機床。

數控系統包括2D圖形編程軟件，具有折彎工序自動計算、工件干涉檢測和自學習數據庫，數據庫運用將大大提高折彎精度。

全功能3D圖形編程軟件清晰展示真實機床模具配置以及折彎實現的可行性。

采用更高效率算法優化整個Y軸、X軸、R軸和補償V軸工作循環，使得Y軸、X軸、R軸和補償V軸循環的周期縮短，提高機床工作效率，同時對Y軸調整和控制更為方便。

三、設備基本配置介紹：（設備標配）

1、整機采用鋼板焊接結構，并經整體振動處理；

2、一次裝夾整體加工，保障機身的剛性和加工精度；

3、標準為數控4+1軸，Y1 、Y2、 X、R＋ V；

4、電液伺服系統配合瑞士進口光柵尺，折彎精度更高；

5、液壓撓度自動補給，消除滑塊彎形對工件質量的影響；

6、原裝進口集成液壓控制系統減少管路安裝，克服漏油；

7、后擋料采用臺灣HIWIN(上銀)直線導軌及滾珠絲杠驅動，速度更快精度更高；

8、上模選用快速夾緊，減輕工人勞動強度，提高生產效率；

9、可選配荷蘭DELEM系統或瑞士CYBELEC系統；

10、可根據用戶需要，后定位可控制六軸；

11、可選配液壓上模夾緊。

12、增加數控（軸）調節功能另行商議。

四、產品簡介 / /

五、板料折彎力表:

V		4	6	8	10	12	14	16	18	20	24	40	45	50	55	60	65	70	80	90
B		2.8	4	5.5	7	8.5	10	11	12.5	14	17	28	31	35	38	42	46	49	56	63
		0.7	1	1.3	1.6	2	2.3	2.6	3	3.3	3.8	6.5	7	8	9	10	10.5	11	13	14
S	0.5	40	30
	0.6	60	40	30	30
	0.8		70	50	40	30
	1		110	80	70	60
	1.2			120	100	80	70	60
	1.5				150	120	110	90	80
	2					220	190	170	150	130	110
	2.5							250	220	200	170
	3								330	290	250
	3.5									400	330	200
	4										440	260	230	210
	4.5		本表數值是以材料強度 ó_b = 450N/mm² 及長度L=1m計算而得，不同強度的材料及長度所需的折彎力可按相應的比例計算而得。									330	300	270	240
	5											400	360	330	300	270	250
	8															700	640	600	520
	10																		810	720

六、HT67K電液伺服數控折彎機技術參數表:

型號	公稱壓力(KN)	工作臺長度	立柱間距	喉口深度	滑塊行程	行程次數 (min -1 )	最大開啟高度	主電機功率(KW)	外型尺寸長寬高
2-HT67K-200/5000	2000	5000	4100	320	200	3	465	11	1100021003000
2-HT67K-250/5000	2500	5000	4000	350	250	3	560	18.5	1110022003500
2-HT67K-250/6000	2500	6000	5000	350	250	3	560	18.5	1320022003500
2-HT67K-300/5000	3000	5000	4100	400	250	3	600	22	1120026004000
2-HT67K-300/6000	3000	6000	5000	400	250	3	600	22	1320026004200
2-HT67K-300/7000	3000	7000	5620	400	250	3	600	22	1520026004200
2-HT67K-350/6000	3500	6000	5100	450	250	2.5	680	30	1320026004200
2-HT67K-350/7000	3500	7000	5620	450	250	2.5	680	30	1530025004500
2-HT67K-400/6500	4000	6000	4820	400	320	2.5	620	30	1420028004200
2-HT67K-400/6500	4000	6500	5100	400	320	2.5	620	30	1420028004300
2-HT67K-500/5000	5000	5000	4100	400	320	2.5	630	37	1120030004400
2-HT67K-500/6000	5000	6000	4820	400	320	2.5	630	37	1320030004700
2-HT67K-500/7000	5000	7000	5620	400	320	2.5	630	37	1520030004900

注：本資料所列數據為參考數據，如與機床實際數據不符，應以機床實際數據為準，

以上參數如有變動，恕不另行通知，本公司保留對此資料的最終解釋權！
