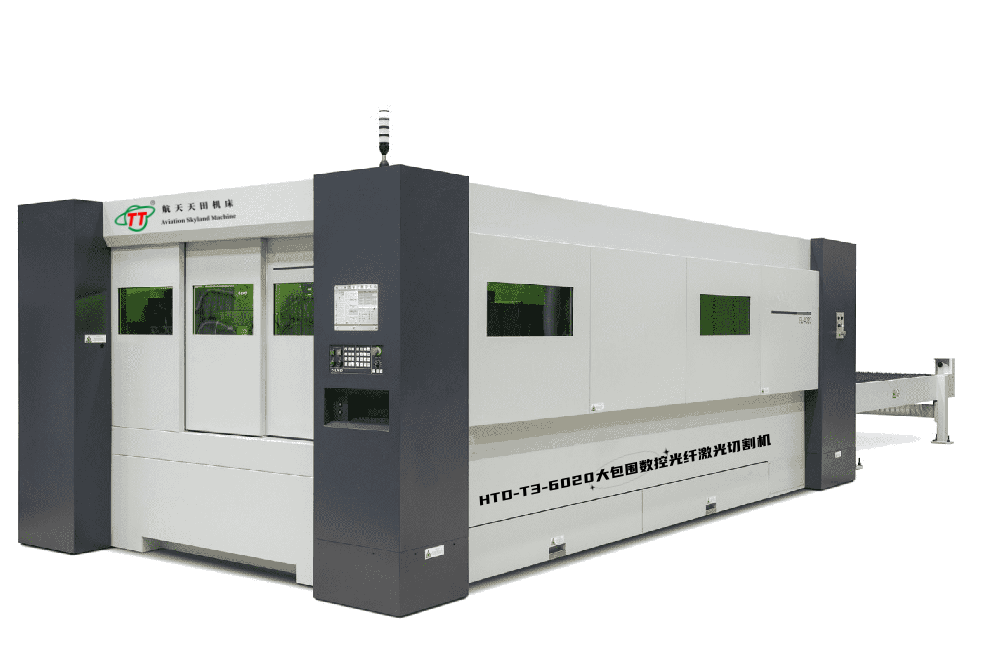

HTD-T3系列大包圍數控光纖激光切割機

服務熱線： 13905146213

產品簡介 / Introduction


/ Introduction

一、光纖激光切割機的優勢：

1、卓越的光束質量：聚焦光斑更小，切割線條更精細，工作效率更高，加工質量更好；

2、較高的切割速度：是同等功率CO2激光切割機的2倍；

3、較高的穩定性：采用IPG光纖激光器或銳科光纖激光器，性能穩定，關鍵部件使用壽命可達10萬小時；

4、較高的電光轉換效率：光纖激光切割機比CO2激光切割機電光轉換效率高3倍，節能環保；

5、較低的使用成本：整機耗電量僅為同類CO2激光切割機的20-30%；

6、較低的維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本；

7、產品操作維護方便：光纖傳輸，無需調整光路；

8、強的柔性導光效果：體積小巧，結構緊湊，易于柔性加工要求。

二、樣品效果圖：

三、技術優勢：

1、采用IPG光纖激光器或銳科光纖激光器和激光電源

IPG光纖激光器或銳科光纖激光器，模塊化和冗余設計；體積小巧，重量輕，便于移動；易于集成，其性能穩定、產品整體質量得到安全保障。

（圖片僅供參考，以實物為準）

2、光纖激光器的主要特點

1) 光纖激光器電－光轉化效率高，轉換效率達30%以上，可大幅度節約工作時的耗電，節省運行成本，達到較高的生產效率；

2) 激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有較低的運行和維護費用；

3) 光纖激光器采用半導體模塊化和冗余設計，諧振腔內無光學鏡片，不需要啟動時間，具有免調 節、免維護、高穩定性的優點，降低了配件成本和維護的時間，這是傳統激光器無法比擬的；

4) 光纖激光器的輸出波長為1.06微米，是CO2波長的1/10，輸出的光束質量好，功率密度高，有利于金屬材料的吸收，具有卓越的切割、焊接能力，使加工的費用降低;

5) 整機光路由光纖傳輸，不需要復雜的反射鏡等導光系統，光路簡單，結構穩定，外光路免維護；

6) 光通過光纖導出，使機械系統的設計變得非常簡單，非常容易與機器人或多維工作臺集成；

7) 激光器加上光閘后可以一器多機，通過光纖分光，分成多路多臺同時工作，易于擴展功能，升級方便、簡單；

8) 光纖激光器體積小，重量輕，工作位置可移動，占地面積??；

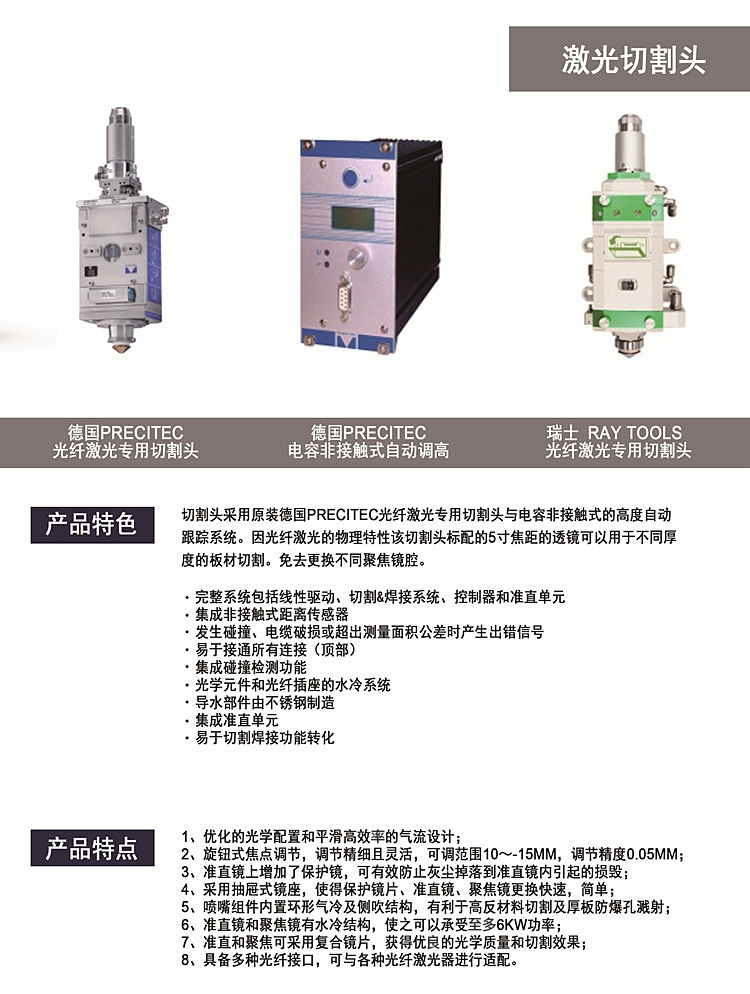

3、采用自動變焦激光頭

1)焦點可自動調節，適用多種焦距；

2)電容式傳感、全自動隨動系統；

3)采用復合鏡片、內置水冷結構；

4)準直和聚焦組件的雙水冷恒溫保證；

5)采用抽屜式鏡座，更換保護鏡片快速；平滑高效氣流設計；

6)適配各種光纖激光器；

7)短、長焦距通用，可實現薄或厚板良好的切割效果；

8)全部配備準直保護鏡，更好的防護準直鏡；

9)QBH圓周位置可調，保證每臺QBH紅點朝外，方便光纖頭的插拔；焦點位置可視窗口，確保輸入焦點與輸出焦點準確一致；

四、技術參數表:

設備型號	HTD-T3-3015	HTD-T3-4015	HTD-T3-4020	HTD-T3-6015	HTD-T3-6020	HTD-T3-6025
加工范圍長*寬	3000*1500mm	4000*1500mm	4000*2000mm	6000*1500mm	6000*2000mm	6000*2500mm
X軸行程	1505mm	1505mm	2010mm	1505mm	2010mm	2510mm
Y軸行程	3010mm	4010mm	4010mm	6010mm	6010mm	6100mm
Z軸行程	300mm	300mm	300mm	300mm	300mm	300mm
X/Y定位精度	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm
X/Y重復定位精度	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm
X/Y最大加速度	1.0-1.5G	1.0-1.5G	1.0-1.5G	1.0-1.5G	1.0-1.5G	1.0-1.5G
高度調節	平面自動跟蹤	平面自動跟蹤	平面自動跟蹤	平面自動跟蹤	平面自動跟蹤	平面自動跟蹤
最小線寬	0.15mm	0.15mm	0.15mm	0.15mm	0.15mm	0.15mm
工作臺最大載重	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm
最大運行速度	600KG	650KG	650KG	700KG	700KG	750KG
傳動系統	龍門雙驅	龍門雙驅	龍門雙驅	龍門雙驅	龍門雙驅	龍門雙驅
數控系統	CypCut	CypCut	CypCut	CypCut	CypCut	CypCut
激光器功率	1000W-30000W	1000W-30000W	1000W-30000W	1000W-30000W	1000W-30000W	1000W-30000W
外形尺寸（長寬高）	850033002200（mm)	1160033002200（mm)	11600380012200（mm)	1470033002300（mm)	1470038002300（mm)	147004202300（mm)

注：本資料所列數據為參考數據，如與機床實際數據不符，應以機床實際數據為準，

以上參數如有變動，恕不另行通知，本公司保留對此資料的最終解釋權！
